Расчёт объёма горизонтального резервуара РГС

Рассчитайте полный объём горизонтальной цилиндрической ёмкости и точное количество жидкости по уровню с учётом кругового сегмента.

Получите точный расчёт объёма

+ формулы, тарировка и прайс

Инженерный онлайн-калькулятор

РГС · Горизонтальный резервуар

Полный геометрический объём

51,60 м³

32,33 м³ жидкости 19,27 м³ свободно 62,65 % заполнено

Результаты обновляются при изменении параметров

Калькулятор объёма

Выберите форму и укажите размеры

Размеры можно вводить в миллиметрах, сантиметрах или метрах. Толщина стенки вычитается из наружных габаритов.

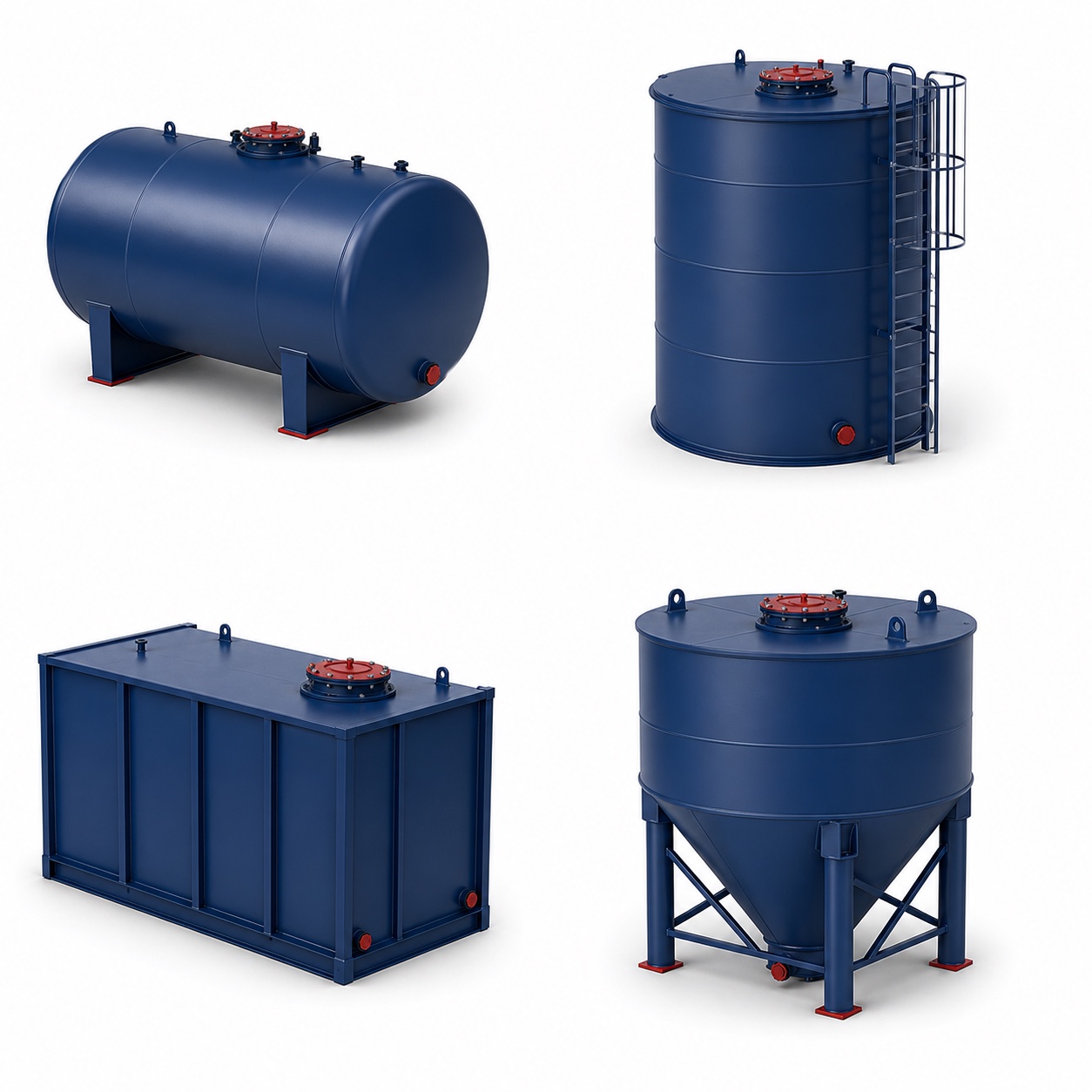

Тип ёмкости

Конструкция резервуара

02–03

Сначала выберите конструкцию резервуара После выбора станут доступны размеры, параметры жидкости и результат расчёта.

Геометрия

Размеры резервуара

Наружный диаметр Наружная длина Уровень жидкости

Типовые размеры

Среда и условия

Параметры жидкости

Жидкость

Плотность кг/м³ Толщина стенки мм Подача насоса м³/ч

Точность

Результат расчёта Выберите тип резервуара После выбора конструкция и расчёт станут активны.

Результат расчёта РГС

Уровень 1 800 мм L = 7 300 мм Ø 3 000 мм 51,60 м³

Полный объём резервуара 51,60 м³ 51 601 литров

Жидкость по уровню

Объём жидкости 32,33 м³

То же в литрах 32 326 л

Масса жидкости 32,33 т

Заполнение 62,65 %

Свободный объём 19,27 м³

Внутренние размеры

Внутренний диаметр 3 000 мм

Внутренняя длина 7 300 мм

Расчётный уровень 1 800 мм

Время при подаче 10,00 м³/ч

Заполнить с нуля 5 ч 10 мин

Долить до полного 1 ч 56 мин

Слить текущий объём 3 ч 14 мин

Скачать расчёт

Геометрический расчёт не заменяет паспортную градуировочную таблицу резервуара.

Подробная проверка

Ход расчётов

Формулы показаны с подстановкой текущих размеров, уровня жидкости и плотности выбранного продукта.

Шаги расчёта появятся после выбора типа резервуара

Выберите РГС, РВС или прямоугольный тип, чтобы увидеть формулы с подстановкой значений.

Для горизонтального резервуара

Тарировочные точки РГС

Уровень и объём связаны нелинейно. Таблица показывает расчёт для текущих внутренних размеров.

Уровень Высота Объём Доля

10% 300 мм 2,69 м³ 5,20%

25% 750 мм 10,09 м³ 19,55%

50% 1 500 мм 25,80 м³ 50,00%

75% 2 250 мм 41,51 м³ 80,45%

90% 2 700 мм 48,92 м³ 94,80%

Каталог и ориентиры

Стоимость резервуаров РГС, РВС и РГСП

Сравните типовые объёмы, базовые характеристики и цены «от». Для нестандартной геометрии, комплектации и условий эксплуатации получите индивидуальный расчёт.

Горизонтальные стальные резервуары РГС и РГСН
Характеристики	РГС 3 м³	РГСН 5 м³	РГСН 10 м³	РГСН 25 м³	РГСН 50 м³	РГСН 75 м³	РГСН 100 м³
Стоимость	от 135 000 ₽	от 132 000 ₽	от 215 000 ₽	от 365 000 ₽	от 635 000 ₽	от 815 000 ₽	от 1 045 000 ₽
Рабочий продукт	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C	плотность < 1300 кг/м³, от −65 до +90 °C
Номинальный объём, м³	3	5	10	25	50	75	100
Способ размещения	наземный / подземный	наземный	наземный	наземный	наземный	наземный	наземный
Рабочее давление, МПа	0,01–0,07	0,01–0,07	0,01–0,07	0,01–0,07	0,01–0,07	0,01–0,07	0,01–0,07
Температура эксплуатации, °C	−40…+90	−40…+90	−40…+90	−40…+90	−40…+90	−40…+90	−40…+90
Тип днищ	плоские / конические	плоские / конические	плоские / конические	плоские / конические	плоские / конические	плоские / конические	плоские / конические
Диаметр D, мм	1 400	1 600	2 200	2 760	2 760	3 000	3 000
Высота, мм	2 885	2 835	3 685	4 330 / 4 450	5 000	4 680 / 4 500	4 485 / 4 320
Длина, мм	2 550	2 785	3 335	4 990 / 4 850	10 100 / 9 500	10 100 / 9 500	14 400 / 14 030
Масса, кг	530	1 200	1 500	2 700	4 200	5 100	5 400
Толщина корпуса, мм	4–6	4–8	4–8	4–8	4–8	6–12	6–12
Марка стали	09Г2С / Ст3сп4	09Г2С / Ст3сп4	09Г2С / Ст3сп4	09Г2С / Ст3сп4	09Г2С / Ст3сп4	09Г2С / Ст3сп4	09Г2С / Ст3сп4
Минимальный срок эксплуатации	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет

Цены указаны за базовое исполнение и не являются публичной офертой. Итог зависит от марки и толщины стали, типа днищ, люков, патрубков, теплоизоляции, подогрева и доставки. Источник: каталог Steelar.

Получить точный расчёт стоимости

Расчётные модели

Формулы для трёх типов ёмкостей

РГС

Горизонтальный цилиндр

Vж = r²(θ − sin θ) / 2 · L

Точный объём кругового сегмента по уровню жидкости.

РВС

Вертикальный цилиндр

V = π · r² · H

Объём прямо пропорционален высоте заполнения.

Прямоугольный

Прямоугольная ёмкость

V = L · W · H

Произведение внутренних длины, ширины и высоты.

Обозначения

D внутренний диаметр r радиус D / 2 H полная высота h уровень жидкости L внутренняя длина W внутренняя ширина ρ плотность жидкости Q подача насоса

Инженерная справка

Как устроен расчёт объёма резервуара

Ниже собраны формулы, контрольные примеры, практические ограничения и нормативные ориентиры. Все размеры в формулах используются как внутренние и переводятся в метры.

Вертикальный цилиндр

РВС: номинальный и геометрический объём

Маркировка РВС обозначает номинальную ступень типоряда, а не точное значение по габаритам. Геометрический объём рассчитывается по внутреннему диаметру и высоте стенки.

V = π · r² · H РВС-1000: π · 5,215² · 11,92 ≈ 1018 м³

Полезный объём обычно меньше геометрического: эксплуатация ограничивает минимальный и максимальный уровни налива.

Горизонтальный цилиндр

РГС: круговой сегмент и уровень по щупу

Для лежачего резервуара доля уровня не равна доле объёма. Сначала определяется центральный угол сегмента, затем его площадь и объём.

θ = 2 · arccos((r − h) / r) Vж = r² · (θ − sin θ) / 2 · L

У РГС-50 первые 10% высоты содержат примерно 5,2% объёма, а 25% высоты — около 19,6%. Ровно линейной зависимость становится только в средней точке 50%.

Расчёт описывает идеальный цилиндр. Для товарного учёта применяют официальную градуировочную таблицу, учитывающую уклон, форму днищ, внутренние конструкции и деформации.

Внутренние размеры

Как учитывается толщина стенки

Введённые размеры считаются наружными. Для каждого габарита калькулятор вычитает удвоенную толщину стенки.

Dвн = Dнар − 2t Hвн = Hнар − 2t

Цилиндр ⌀2000 × 5000 мм имеет 15,708 м³ без поправки. При стенке 10 мм внутренние размеры становятся ⌀1980 × 4980 мм, а объём — около 15,334 м³, то есть примерно на 2,4% меньше.

Масса продукта

Плотность жидкости

m = ρ · Vж Масса выводится в килограммах и тоннах

Жидкость Плотность Масса в полном РГС-50

Бензин 750 кг/м³ 38,70 т

Спирт этиловый 789 кг/м³ 40,71 т

Дизельное топливо 840 кг/м³ 43,34 т

Нефть 870 кг/м³ 44,89 т

Моторное масло 900 кг/м³ 46,44 т

Растительное масло 920 кг/м³ 47,47 т

Вода 1000 кг/м³ 51,60 т

Глицерин 1260 кг/м³ 65,02 т

Для точного учёта нефтепродуктов плотность берут из паспорта конкретной партии при фактической температуре, а не только из справочного списка.

Производительность

Время заполнения и слива

t = V / Q V — нужный объём, Q — суммарная подача насосов

Пустой РГС-50 объёмом 51,60 м³ при подаче 10 м³/ч заполнится примерно за 5,16 часа. Если внутри уже 32,33 м³, до полного останется долить 19,27 м³ — это около 1,93 часа.

Терминология

Какие объёмы указывают для одного резервуара

Номинальный

Маркировочная ступень типоряда, например РВС-1000.

Геометрический

Вместимость идеальной формы по внутренним размерам.

Полезный

Объём между допустимыми минимальным и максимальным уровнями.

Рабочий

Количество продукта, реально используемое в технологическом цикле.

Регулирующий

Запас для выравнивания неравномерности подачи и потребления.

Свободный

Незаполненное пространство над текущим уровнем.

Мёртвый остаток

Слой ниже заборного патрубка, который штатно не откачивается.

Пожарный запас

Предварительная оценка запаса воды

Базовая оценка строится как произведение расхода воды на требуемую продолжительность тушения.

V = q · t 15 л/с × 3 ч × 3600 = 162 м³

Расход, продолжительность и схема резервирования определяются проектом по актуальной редакции СП 8.13130.2020 с изменением №1, действующим с 1 марта 2024 года. Калькулятор не заменяет противопожарный расчёт.

Типовые изделия

Ориентировочные размеры РВС и РГС

Тип Номинал Диаметр Высота / длина

РГС-25 25 м³ 2500 мм 5300 мм

РГС-50 50 м³ 3000 мм 7300 мм

РГС-100 100 м³ 3200 мм 12500 мм

РВС-100 100 м³ 4730 мм 6000 мм

РВС-1000 1000 м³ 10430 мм 11920 мм

РВС-5000 5000 м³ 22800 мм 12330 мм

Фактические размеры конкретного изделия следует брать из паспорта: одна номинальная ступень может иметь разные исполнения.

Контрольный пример

РГС-50 с дизельным топливом

Дано: ⌀3000 × 7300 мм, уровень 1800 мм, плотность 840 кг/м³, насос 10 м³/ч.

Полный объём: π · 1,5² · 7,3 = 51,60 м³.
Угол сегмента θ = 3,5443 рад; жидкость: 32,326 м³ или 62,65%.
Масса: 32,326 · 840 = 27,15 т.
Свободный объём: 51,60 − 32,326 = 19,27 м³.
Долив до полного: 19,27 / 10 = 1,93 часа.

Вопросы и ответы

Что важно учесть при расчёте

Как перевести кубометры в литры?

Умножьте объём в м³ на 1000. Калькулятор показывает обе единицы одновременно.

Как определить топливо в горизонтальной цистерне по щупу?

Измерьте уровень от нижней образующей и используйте формулу кругового сегмента. Линейная пропорция уровня для РГС неверна.

Можно ли считать бочку обычным цилиндром?

Только приближённо: выпуклая форма боков и днищ меняет вместимость. Точное значение даёт паспорт или пролив.

Почему полезный объём меньше паспортного?

Часть пространства занимают стенка, днища и внутренние элементы; эксплуатационный уровень ниже верхней кромки, а внизу остаётся неоткачиваемый остаток.

Как учитывать несколько насосов?

Если насосы работают параллельно в одну линию, для предварительной оценки сложите их фактические подачи и используйте суммарное Q.

Подходит ли расчёт для коммерческого учёта?

Нет. Для учётных операций нужна утверждённая градуировочная таблица конкретного резервуара и измерение фактической плотности продукта.

Нормативные ориентиры

Документы для дальнейшей проверки

ГОСТ 31385-2023 Общие требования к вертикальным стальным резервуарам для нефти и нефтепродуктов. ГОСТ 8.570-2000 Методика поверки вертикальных цилиндрических резервуаров. СП 8.13130.2020, изменение №1 Требования к наружному противопожарному водоснабжению и пожарным резервуарам.

Справочная страница предназначена для предварительной инженерной оценки. Проектирование, поверку и товарный учёт выполняют по документации конкретного резервуара и актуальным требованиям.

От расчёта к подбору

Расчёт объёма резервуара перед заказом у производителя

Онлайн-калькулятор помогает предварительно подобрать РГС, РВС или прямоугольную ёмкость по фактической геометрии, уровню жидкости и условиям эксплуатации.

От размеров к рабочему объёму

Введите наружные габариты и толщину стенки — калькулятор пересчитает внутренние размеры, полный объём в м³ и литрах, количество жидкости по уровню и свободный остаток.

Почему объём отличается от номинала

Маркировка РГС-50 или РВС-1000 обозначает ступень типоряда. Геометрическая вместимость определяется фактическими внутренними размерами, а полезная дополнительно ограничивается рабочими уровнями.

Что влияет на стоимость изготовления

Кроме объёма учитываются марка и толщина стали, форма днищ, расположение, патрубки, люки, лестницы, площадки, теплоизоляция, подогрев, антикоррозионная защита и доставка.

Расчёт предназначен для предварительной инженерной оценки.

Идеальная геометрическая модель не учитывает уклон и сложную форму днищ, внутренние конструкции, понтоны, температурное расширение и деформации. Для товарного учёта используют утверждённую градуировочную таблицу конкретного резервуара.
